塑料薄膜与薄片耐撕裂性能检测详解

　　在包装材料多样化的今天，塑料薄膜与薄片因其成本低廉、耐用性强、防水性好及易于塑形等特点，在包装行业中占据了举足轻重的地位。然而，薄膜与薄片的耐撕裂性能直接关系到包装的安全性、运输的可靠性及使用的便捷性。本文旨在深入探讨塑料薄膜与薄片耐撕裂性能的检测方法，为相关企业提供技术参考。

　　检测标准概述

　　根据《GB/T11999-1989塑料薄膜和薄片耐撕裂性试验方法》与《B/T16578.2-2009 塑料 薄膜和薄片 耐撕裂性能的测定 第2部分：埃莱门多夫(Elmendor)法》等标准，耐撕裂性能检测主要适用于柔软的聚氯乙烯(PVC)和聚烯烃薄膜等材料。由于硬质材料的试验重复性较差，因此这些标准不适用于硬质聚氯乙烯、聚酰胺和聚酯薄膜等。

　　实验原理与设备

• 　　实验原理： 耐撕裂性测试是通过测量撕裂具有规定切口的试样所需的力量(单位：牛顿N)来评估材料的耐撕裂性能。撕裂过程中消耗的能量用于计算试样的耐撕裂强度。

• 　　实验设备： 主要采用埃莱门多夫型撕裂试验机，该设备配备有精密的指示机构和夹具系统，确保测试的准确性和可重复性。

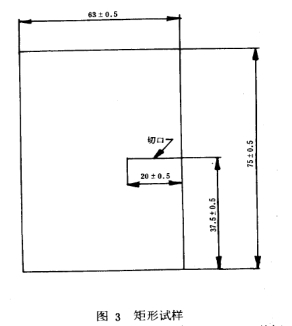

  仪器装置及截取试样如下图：


　　实验步骤

　　1. 厚度测量

• 　　目的：确保所有试样的厚度一致，以便比较数据。

• 　　方法：按照GB/T6672-2001标准，在试样上选取三个点测量厚度，并取平均值。注意，压花薄膜和薄片不适合此方法。

　　2. 仪器校准

• 　　步骤：检查仪器是否水平，抬起并锁住摆锤，调整指示机构至起始位置，释放摆锤检查指针是否归零。必要时，根据使用说明书进行零点调整。

　　3. 试验准备

• 　　调整：通过预试验确定是否需要增补重锤或多层试样，以确保摆锤在撕裂过程中吸收的能量处于其总能量的20%-80%之间。每次调整重锤后，均需重新校准仪器。

　　4. 正式试验

• 　　操作：将试样或试样组装固定在夹具中，确保切口位于夹具中央。释放摆锤，记录刻度盘上显示的撕裂力。

　　5. 数据处理

• 　　筛选：对于矩形试样，若撕裂线偏离切口线超过10mm，则视为无效，需补充试样重新试验。

• 　　结果：计算多组试样的撕裂度平均值，以牛顿(N)为单位表示最终结果。

　　专业设备推荐

　　济南三泉中石实验仪器有限公司作为塑料软包装检测设备领域的佼佼者，提供了包括电子式和机械式在内的多种薄膜撕裂度测试仪。其中，气动夹持的SLD-1000Z薄膜撕裂度测试仪以其先进的软件系统和微型打印机，确保了实验数据的准确性和完整性，为塑料薄膜与薄片在包装行业的发展提供了强有力的技术支持。

　　结语

　　通过科学的检测方法和专业的设备支持，塑料薄膜与薄片的耐撕裂性能得以准确评估，为包装材料的选择、应用及优化提供了可靠依据。随着技术的不断进步和标准的不断完善，塑料薄膜与薄片在包装行业的应用前景将更加广阔。
